Informações Básicas

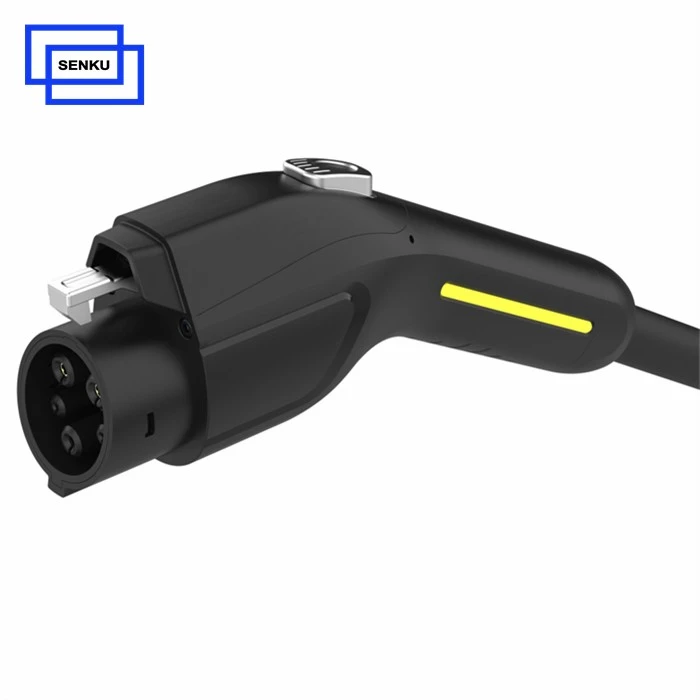

Otomada de 32A Sae J1772 Evrefere-se a um plugue de carregamento de veículo elétrico CA que está em conformidade com o padrão SAE J1772. Este padrão é usado principalmente na América do Norte e no Japão para carregamento CA, mas também é usado em outras regiões, como Europa e Ásia, para carregamento de veículos elétricos com tomadas de carregamento Tipo 1.
Produto:tomada de 32A Sae J1772 Ev
Avaliado: 32A 120V / 240V CA 7,4KW
Qual a função dos terminais condutivos do Sae J1772 Ev Plug?
O plugue 32A Sae J1772 Ev incluindo design de cinco pinos:
Um terminal de alimentação L: o cabo L é responsável por transportar a energia elétrica utilizada para carregar o veículo elétrico (VE);
Um terminal neutro N ou L2: o cabo "N" fornece um caminho de retorno para a corrente elétrica em um sistema monofásico de corrente alternada (CA). Isto é essencial para completar o circuito elétrico;
Um terminal de aterramento PE (GND): o cabo PE, também conhecido como fio terra, é responsável por fornecer um caminho para conduzir com segurança quaisquer correntes de falha para longe do veículo e da estação de carregamento.
Um terminal Control Pilot CP: o cabo CP é responsável por facilitar a comunicação entre o VE e a estação de carregamento.
Um terminal CS do Proximity Pilot: o cabo CS é usado principalmente para detectar a presença do plugue e fornecer um meio de detectar a desconexão durante o carregamento.
Mais detalhes sobre issotomada de 32A Sae J1772 Ev, entre em contato com nossoequipe de vendas.
Tag: Plugue 32a sae j1772 ev, fornecedores de plugue 32a sae j1772 ev, fabricantes, fábrica
|
Desempenho elétrico. |
||
|
Corrente nominal |
16A / 32A |
|
|
Tensão de operação |
120 VCA ou 2400 VCA opcional |
|
|
Vida mecânica |
plug-in/plug-out sem carga > 10.000 vezes |
|
|
Força de inserção acoplada |
<100N |
|
|
Impacto da força externa |
pode pagar o teste de queda de 1 m e o veículo 2T sob pressão |
|
|
Material da caixa |
Termoplástico, grau retardador de chama UL94-0 |
|
|
Alfinete |
Liga de cobre, banhado a prata |
|
|
Temperatura de operação. |
-30 grau ~ + 50 grau |
|
|
Classe de proteção IP |
IP 55 (condição de trabalho) |
|
|
Modelo |
Específico do cabo |
Comprimento do cabo |
|
16A/250VAC (Masculino ou Feminino) |
3*2,5 mm² + 2*0,5 mm² |
Sem cabo |
|
32A/250VAC (Masculino ou Feminino) |
3*6 mm² + 2*0,5 mm² |
|
